Чтобы вода из скважины подавалась в дом автоматически — открыл кран, пошла вода, закрыл, насос выключился, — нужна автоматика. Она управляет насосом по давлению, защищает его от сухого хода и скачков и держит стабильный напор. Разберём, из чего состоит автоматика скважины: реле давления, гидроаккумулятор, защита и более умные блоки с частотным управлением.
Зачем нужна автоматика
Скважинный насос сам по себе просто качает воду, пока включён. Чтобы он работал по требованию и не перегорал, его обвязывают автоматикой. Она решает три задачи: включает и выключает насос по давлению в системе (чтобы не держать его постоянно), сглаживает пуски и поддерживает стабильный напор в кранах, защищает насос от сухого хода, когда вода в скважине закончилась. Без автоматики насос либо работает вхолостую и сгорает, либо требует ручного включения на каждый расход воды. Поэтому автоматику ставят в любой системе постоянного водоснабжения дома.
Реле давления и гидроаккумулятор

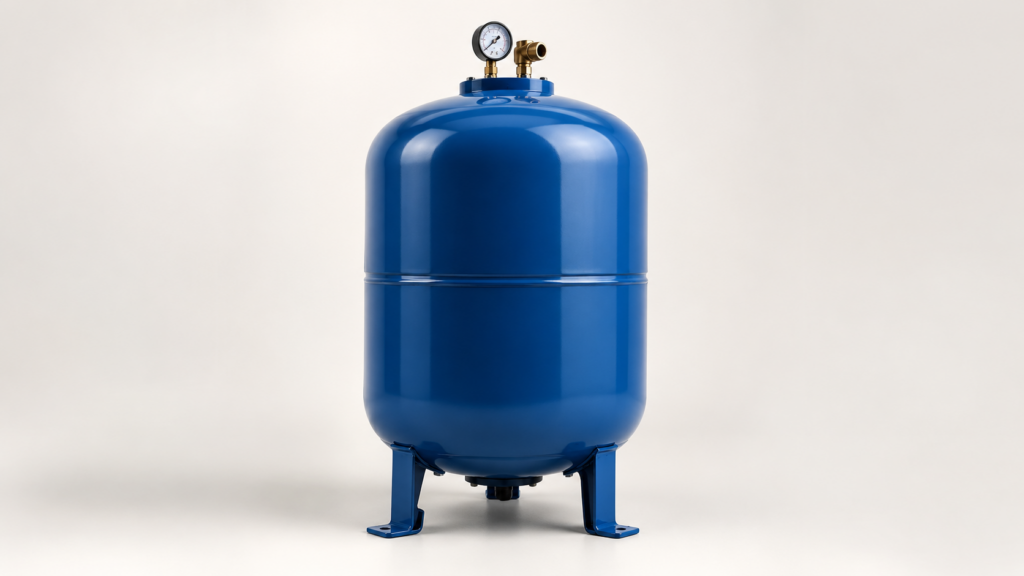

Базовый комплект автоматики — реле давления плюс гидроаккумулятор. Реле включает насос, когда давление в системе падает до нижнего порога (обычно около 1,5–2 бар), и выключает при достижении верхнего (2,8–3,5 бар). Гидроаккумулятор — бак с резиновой мембраной и воздушной подушкой — накапливает воду под давлением, чтобы насос не включался на каждый стакан воды. Для дома берут бак 50–100 л, для квартиры и дачи хватает 24–50 л. Благодаря баку насос реже включается, дольше служит, а в кранах держится ровный напор. Это самая распространённая и недорогая схема.
Защита от сухого хода
Сухой ход — главный враг насоса: если уровень воды упал ниже насоса, он работает «на воздухе», перегревается и выходит из строя за минуты. Защита отключает насос, когда воды нет. Её реализуют по-разному: реле сухого хода по падению давления, датчик-поплавок или погружной электрод в скважине, реле протока. В сезонных скважинах с нестабильным уровнем защита особенно важна. Многие современные блоки автоматики уже включают защиту от сухого хода, от перегрева и от скачков напряжения в одном корпусе, что упрощает монтаж и повышает надёжность.
Блоки автоматики «всё в одном»
Вместо набора отдельных устройств часто ставят готовый блок управления, который объединяет реле давления, защиту от сухого хода, плавный пуск и иногда небольшой встроенный гидроаккумулятор. Такой блок компактен, монтируется прямо на выходе насоса и не требует большого бака в котельной. Он удобен там, где мало места, но при большом расходе воды одного маленького встроенного объёма не хватает, и всё равно добавляют внешний гидроаккумулятор. Готовый блок — компромисс между простотой монтажа и возможностями классической схемы с большим баком.
Частотный преобразователь
Самое продвинутое решение — частотный преобразователь (ЧРП). Он плавно меняет обороты насоса в зависимости от расхода, поддерживая постоянное давление независимо от того, открыт один кран или пять. Это даёт идеально стабильный напор, мягкие пуски без гидроударов, экономию электроэнергии и щадящий режим для насоса, который продлевает срок службы. С частотником можно обойтись совсем маленьким гидроаккумулятором. Минус — цена и сложность настройки, поэтому ЧРП ставят в домах с высокими требованиями к напору и большим числом точек водоразбора, а для дачи достаточно реле с баком.
Насосная станция как готовый вариант
Для неглубоких скважин и колодцев (до 8–9 м по уровню воды) выпускают готовые насосные станции — поверхностный насос, гидроаккумулятор 20–50 л и реле давления на одной раме. Это самый простой «готовый» вариант автоматики: подключил всасывающую трубу и напорную линию — и система работает. Для глубоких скважин с погружным насосом станцию не применяют: там ставят погружной насос плюс отдельную автоматику в доме. Насосная станция удобна для дачи, полива и неглубокого водоснабжения, но проигрывает погружной схеме по глубине и напору.
Числа для подбора
Соберём ориентиры. Реле давления: нижний порог около 1,5–2 бар, верхний 2,8–3,5 бар. Гидроаккумулятор: дом 50–100 л, дача и квартира 24–50 л. Защита от сухого хода обязательна, особенно при нестабильном уровне. Насосная станция работает по уровню воды до 8–9 м. Частотник держит постоянное давление при любом расходе и экономит электроэнергию. Воздух в мембранном баке подкачивают до давления чуть ниже нижнего порога реле. Эти числа задают выбор схемы под глубину скважины и расход воды в доме.
Частые ошибки
Первая ошибка — поставить насос без защиты от сухого хода: при падении уровня он сгорает за минуты. Вторая — взять слишком маленький гидроаккумулятор 24 л на большой дом, из-за чего насос включается на каждый кран и быстро изнашивается. Третья — не настроить давление воздуха в баке под пороги реле, из-за чего мембрана рвётся. Четвёртая — применять поверхностную насосную станцию там, где уровень воды глубже 8–9 м: она не поднимет воду. Пятая — экономить на защите от скачков напряжения, из-за чего электронику блока выбивает первым же перепадом в сети.
Пример подбора автоматики для дома
Соберём комплект для дома 150 м² на ПМЖ с артезианской скважиной глубиной 60 м. Погружной насос мощностью около 1 кВт поднимает воду на 60 м и создаёт нужный напор. Ставят гидроаккумулятор 80 л, реле давления с порогами 2 и 3,2 бар и защиту от сухого хода. При таком баке насос включается в среднем раз в несколько минут при водоразборе, а не на каждый кран, и его ресурс растягивается на годы. Для дачи 60 м² хватает бака 50 л и насоса 0,5–0,7 кВт. Если в доме 4–5 точек водоразбора работают одновременно, вместо большого бака ставят частотник, который держит давление постоянным и экономит до 20–30% электроэнергии.
Частые вопросы
Что входит в автоматику скважины?
Базово — реле давления и гидроаккумулятор 24–100 л, плюс защита от сухого хода. Более продвинутые варианты — готовый блок управления или частотный преобразователь для постоянного давления.
На какое давление настраивать реле?
Обычно нижний порог включения 1,5–2 бар, верхний отключения 2,8–3,5 бар. Давление воздуха в гидроаккумуляторе подкачивают чуть ниже нижнего порога, иначе мембрана работает неправильно.
Какой гидроаккумулятор выбрать?
Для дома на ПМЖ — 50–100 л, для дачи и квартиры хватает 24–50 л. Чем больше бак, тем реже включается насос и дольше служит, а напор в кранах стабильнее.
Нужна ли защита от сухого хода?
Обязательно. Без неё насос при падении уровня воды работает «на воздухе», перегревается и выходит из строя за минуты. Защиту ставят по давлению, поплавком или электродом, многие блоки включают её сразу.
Чем частотник лучше обычного реле?
Частотный преобразователь плавно меняет обороты и держит постоянное давление при любом расходе, даёт мягкий пуск, экономит электроэнергию и продлевает ресурс насоса. Он дороже, поэтому его ставят в домах с высокими требованиями к напору.
Какой мощности насос к какой автоматике?
Для артезианской скважины 60 м берут погружной насос около 1 кВт, для дачи на песок — 0,5–0,7 кВт. Автоматику (реле, бак 50–100 л, защиту) подбирают под напор и расход, а не под мощность.
Можно ли обойтись без гидроаккумулятора?
С частотником — почти да, хватает бака 10–20 л. С обычным реле бак 24–100 л обязателен, иначе насос включается на каждый литр воды и изнашивается за 1–2 года.
Почему насос часто включается и выключается?
Чаще всего мал гидроаккумулятор или спущен воздух из мембраны. Бак 24 л на большой дом заставляет насос щёлкать на каждый кран; ставят 50–100 л или настраивают давление воздуха чуть ниже нижнего порога реле.
Что входит в насосную станцию?
Поверхностный насос, гидроаккумулятор 20–50 л и реле давления на одной раме. Это готовая автоматика для неглубоких скважин и колодцев с уровнем воды до 8–9 м; для глубоких берут погружной насос и отдельную автоматику.
Как настроить давление воздуха в баке?
Воздух в мембранном гидроаккумуляторе подкачивают до значения примерно на 0,2–0,3 бар ниже нижнего порога реле (при пороге 2 бар — около 1,7–1,8 бар). При неправильном давлении мембрана работает на износ и рвётся.
